图解电梯五方通话系统

电梯五方通话也叫五方对讲，是指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房、电梯顶部、电梯底部这五方之间进行的通话。电梯五方对讲系统适用于社区物业、电梯监控 、电梯对讲等 ，具有快速安装、操作简单、反应迅速、音质清晰的特点。

通过电梯通讯系统，使管理中心、各梯轿厢、轿顶、底坑、机房之间建立了一条内部通讯的通道，不论在什么位置都可以互相呼叫通话，各电梯的工作平台也可进行呼叫。给电梯的维护与管理带来了非常方便的沟通渠道。

通过非可视电梯管理机可以实现整个电梯群的统一管理。且可以实现电梯群中任意一台电梯轿厢主机与管理机之间实现非可视对讲，管理机可以呼叫任意一台电梯分机，电梯群中任意一台轿厢主机和电梯分机可以呼叫管理机。每梯内轿厢、轿顶、底坑、机房分机之间可以互相呼叫对讲。管理机可以对系统内所有分机进行群呼并进行广播式通话，系统在管理机的来电显示中可以清楚的看到全部或部分电梯停电的编号。这样大大地方便了电梯通讯系统的管理。

当轿厢人员按轿厢主机呼救键时，管理机和机房分机同时振铃，并且机房和管理机人员都可以摘机与轿厢中呼救人员通话，并且管理中心可以看到轿厢内的呼叫人员，（可升级成可视功能）确保了乘梯人员的安全。

系统图：

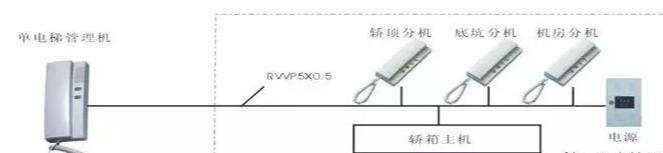

单电梯通信系统示意图

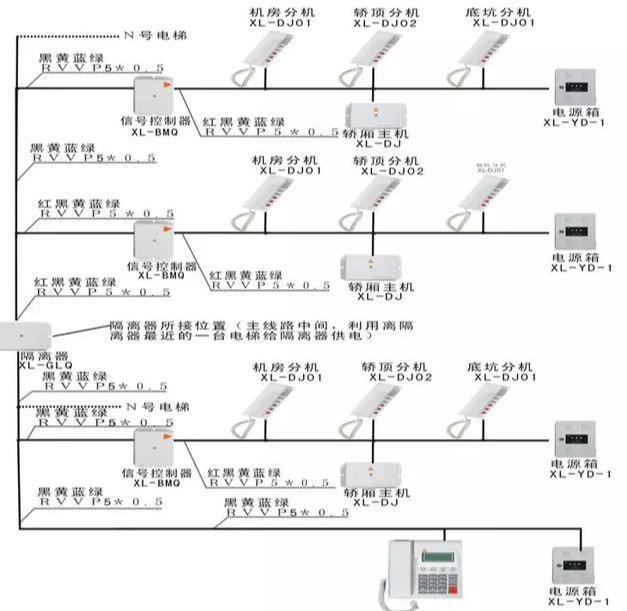

多电梯通信系统示意图

接线图

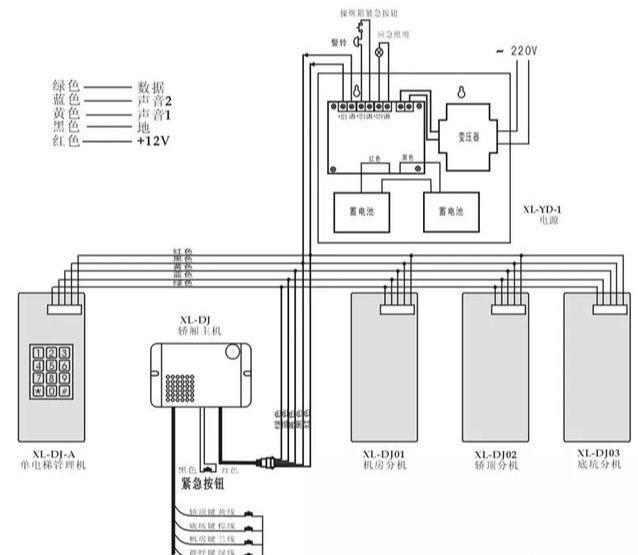

单电梯系统通讯接线图

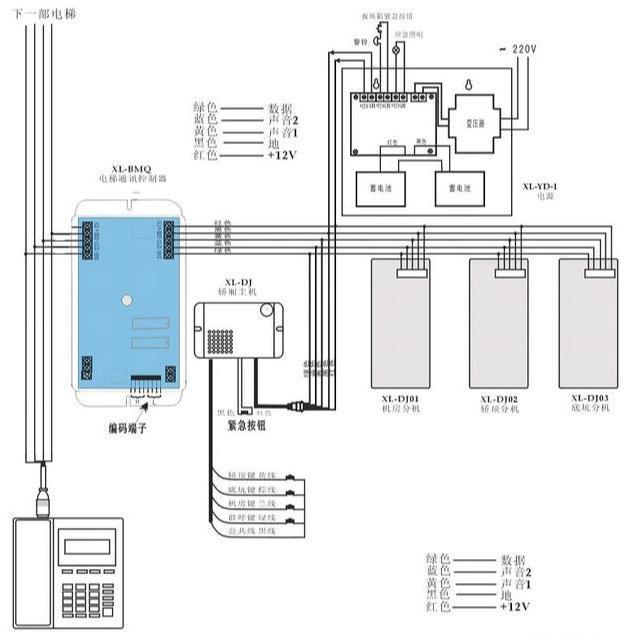

多电梯系统通讯接线图

系统说明：

单电梯通讯系统根据不同的设备配置，达到不同功能的效果，而且还具有很强的延伸性。系统的基本组成方式由四部分组成，如下图：

管理机

物业管理处使用，接受和处理轿厢、轿顶、底坑、机房等分机的呼叫通话和求救信息。多部梯共用一台。

电梯管理机采用液晶点阵全中文显示方式、清晰直观便于操作。XL-DJ-B电梯管理机可以呼叫电梯群中任意一台电梯对讲分机，并且具有群呼功能。系统中各电梯对讲分机均能呼叫电梯对讲管理机。

连网设备

联网使用，用于各梯之间信号到管理中心的连接。每台梯需要一台电梯信号控制器，管理中心需要多路切换器。

系统信号控制器主要用于多电梯群电梯通讯系统的联网。每台电梯通讯系统可以通过 XL-BMQ系统信号控制器与管理中心联网，由管理中心电梯对讲管理机统一管理。XL-BMQ具有一个编码端，可以编两位十进制码。编码的码1-99可以对应1-99台电梯，用来识别系统中电梯对讲分机的地址。管理机也就是通过这个地址码来呼叫各电梯分机。另外XL-BMQ信号控制器还可起到信号、声音、视频、故障隔离之作用。

轿厢主机

联系轿顶、底坑、机房、管理机的主要通讯设备，除了具有乘梯人员遇到紧急情况向外边求助功用外，内部通讯系统还可以给电梯维护人员带来方便。一部梯一台。

轿厢主机安装在电梯轿厢内。它具有5个呼叫键接线端，可以驳接紧急求助键、群呼键，并还可以驳接轿顶分机键、底坑分机键、机房分机键，当按动轿厢主机紧急求助键时，可以同时呼叫管理机和机房分机，管理机和机房分机摘机时均可以与轿厢主机通话。按动轿厢主机群呼键时，所有分机同时振铃，不管哪一台分机摘机都可以与轿厢主机通话，可以实现轿厢主机一对多通话。另外轿厢主机也可以接受管理机、轿顶分机、底坑分机、机房分机的呼叫，并与他们进行通话。轿厢主机群呼键、轿顶分机键、底坑分机键、机房分机键通常装在电梯控制板内下方，只有电梯维修人员通过钥匙打开面板后才能使用。

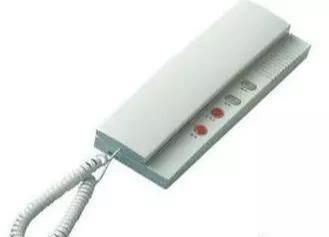

电梯分机

有轿顶、底坑、机房等分机，用分为普通型与免提型两种。他们都是保证电梯日常为呼吁政常运行不可缺少的设备。轿顶分机、底坑分机、机房分机各一台。

（1）机房分机是安装在电梯机房的电梯分机，它具有4个呼叫键，可以分别呼叫管理机、轿厢主机、轿顶分机、底坑分机，当轿厢主机按紧急求助键时，轿厢主机同时呼叫管理机和机房分机。当管理机或电梯轿厢主机按群呼键时，所有分机同时振铃，不管哪一台分机摘机都可以与管理机或电梯轿厢主机通话，可以实现管理机或电梯轿厢主机一对多通话。另外，机房分机也可以接受管理机、轿顶分机、底坑分机的呼叫，并与他们进行通话。

（2）轿顶分机是安装在电梯轿顶的电梯分机，它具有4个呼叫键，可以分别呼叫管理机、轿厢主机、底坑分机、机房分机，当管理机或电梯轿厢主机按群呼键时，所有分机同时振铃，不管哪一台分机摘机都可以与管理机或电梯轿厢主机通话，可以实现管理机或电梯轿厢主机一对多通话。另外轿顶分机也可以接受管理机、底坑分机、机房分机的呼叫，并与他们进行通话。

（3）底坑分机是安装在电梯底坑的电梯分机，它具有4个呼叫键，可以分别呼叫管理机、轿厢主机、轿顶分机、机房分机，当管理机或电梯轿厢主机按群呼键时，所有分机同时振铃，不管哪一台分机摘机都可以与管理机或电梯轿厢主机通话，可以实现管理机或电梯轿厢主机一对多通话。另外底坑分机也可以接受管理机、轿顶分机、机房分机的呼叫，并与他们进行通话。

应急电源

应急电源是电梯中必不可少的设备。当电梯遇到停电时，应急电源不仅点亮轿厢中的应急灯和启动报警警笛，并且给电梯通讯系统应急供电，使被困梯人员可以在照明的环境中通过轿厢主机上的紧急呼叫按钮向管理处和机房值班人员求救。一部梯一台。

隔离器

是用来主线故障隔离、信号加强等作用，建议10-16台电梯加一个隔离器。

系统隔离器主要用于多电梯群电梯通讯系统的联网。在系统中起到主线故障隔离、信号加强作用，有效的预防了因线路引起的信号衰减导致呼不通等类似的故障现象。
